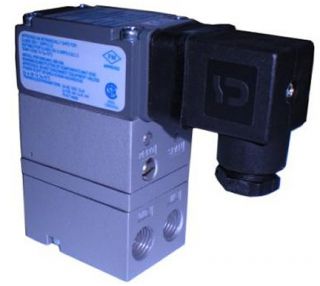

TYPE550X電氣轉換器
英文名稱： I/P and E/P converters
TYPE-550X精小型系列電氣轉換器的功能是將電流或電壓信號轉換成線性比例的氣壓信號輸出。它外殼精小、安裝方便和調整容易，在狹窄空間的使用場合中非常理想。這種經濟型儀表可為執行機構、閥門、定位器和其它終端控制設備提供精密的空氣壓力調節。內置容積增大器，提供大流量性能，增加在苛刻應用場合下的控制速度。多種接線和接口選擇簡單化了安裝并降低安裝所需時間。除了標準墻掛、盤裝或管式安裝，還可選擇DIN軌道和集裝組件。Type-925多功能集裝件可為3、5、10、15臺TYPE 550提供共同的供壓氣源接口和單個關閉閥。
特性：
外形精確：特別適用于高密集型安裝。
接線簡單：導軌、接線端或DIN43650接頭方式
多種安裝選擇：墻掛、盤裝或管道或集裝式安裝
前后端都設有輸入輸出接口：提供靈活的氣動連接方式
外部零點和滿度調整：方使現場校驗應用：
典型應用場合為閥門執行機構，閥門氣動定位器，風門和百葉窗執行機構，終端控制設備，繼電器，氣缸，
絲網張緊裝置，離合器和剎車裝置。行業應用包括石化，HVAC暖通空調，能源管理，紡織，造紙，食品
半導體制造，印刷機械和醫療機械。
技術參數：
類型標準型零點可調型
輸入4-20mA 0-5VDC 1-5VDC 0-10VDC 1-9VDC 4-20mA 0-5VDC 1-5VDC 0-10VDC 1-9VDC
輸出3-15、3-27、6-30、1-17、2-60、3-120 0-30、0-60、0-120
耗氣量1.8 SCFH (0.05 m3/小時) 6.0 SCFH(0.17 m3/小時)
流量7.7m3/小時(1.7BAR供壓);20m3/小時(6.9BAR供壓)34m3/小時(10BAR供壓) 20m3/小時(6.9BAR供壓);34m3/小時(10BAR供壓)
最大供壓100 psig (6.90 BAR)；150 psig (2-60, 3-120 psig) 100 psig (6.90 BAR)；150 psig (0-120 psig)
精度<±0.5%滿量程<±1.5%滿量程
工作溫度-30℃~+65℃
供壓靈敏度<0.1% 滿量程/1.0 psig (0.07 BAR) <0.02% 滿量程/1.0 psig (0.07 BAR)
訂貨選型
| 型號 | 規格 | 說明 | |||
| TYPE 550 | □ | □ | □ | ||
| 輸入信號 | A | 4~20mA | |||
| C | 0~5VDC | ||||
| D | 1~9VDC | ||||
| E | 0~10VDC | ||||
| F | 1~5VDC | ||||
| 壓力范圍 | C | 3~15 PSIG（0.20-1.0 BAR） | |||
| D | 3~27 PSIG（0.20-1.8 BAR） | ||||
| E | 6~30 PSIG（0.40-2.0 BAR） | ||||
| G | 2~60 PSIG（0.140-4.0 BAR） | ||||
| H | 3~120 PSIG（0.20-8.0 BAR） | ||||
| I | 0-30 PSIG（0.00-2.0 BAR） | ||||
| J | 0-60 PSIG（0.00-4.0 BAR） | ||||
| K | 0-120 PSIG（0.00-8.0 BAR） | ||||
| 電氣連接方式 | A | 1/2″NPT接口 | |||
| D | DIN 43650 電氣接頭 | ||||
| T | 接線端子 | ||||
